Calcul Cannelures

Cannelures à flancs parallèles:
Ces types de cannelures sont généralement utiliser pour les petites séries

dimensionnement
Hypothèses

• répartition de pression uniforme sur les flancs surface portante A = 75 % de la surface théorique : A = (3/4).n.h
• Couple transmissible : C = (p.A.L.Dm) / 2
• Condition de non matage : p= 2.C / A.L.Dm =<  Padm

Notation:

• n : nombre de cannelures
• h : hauteur d'une cannelure
• C : couple à transmettre
• p : pression de contact
• L : longueur des cannelures
• Dm : diamètre moyen : (D+d)/2

Détermination de la longueur des cannelures :

L >= 8.C / (3.n.h.Dm.Padm)

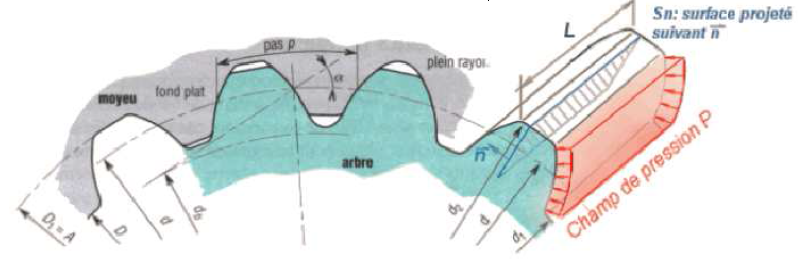

Cannelures à flancs en développante de cercle:

Avantages : Silencieuses, autocentrantes, grandes vitesses possibles.

A : surface portante équivalente par unité de longueur : A = ((d2 - d1)/2).Ndents

Couple transmissible : C = p.A.L.(d1+d2)/4 = (p.Ndents.L /8).(d2² - d1²)

Détermination de la longueur des cannelures :

L >= 8.C /(Ndents.(d2² - d1²). Padm)
