Les embrayages

L'embrayage  est un dispositif d'accouplement entre un arbre dit moteur et un autre dit récepteur. Du fait de sa transmission par adhérence, il permet une mise en charge progressive de l'accouplement ce qui évite les à-coups qui pourraient provoquer la rupture d'éléments de transmission ou l'arrêt du moteur dans le cas d'une transmission avec un moteur thermique.

L'embrayage est nécessaire sur les véhicules automobiles à moteurs thermiques qui doivent continuer à tourner même si le véhicule est à l'arrêt. Le désaccouplement facilite aussi le changement de rapport de vitesses. L'embrayage trouve donc sa place sur la chaîne de transmission, entre le moteur et la boîte de vitesses, où, de plus, le couple à transmettre est le moins élevé. Il est souvent fixé sur le volant moteur sur les voitures ou camions où le grand diamètre disponible permet d'utiliser un système monodisque ou bidisque. Il est plutôt en bout de vilebrequin sur les motos ou cyclos, en version multi-disque à bain d'huile (boîte manuelle) ou centrifuge à tambour (transmission automatique).

« Embrayage » désigne également la phase de fonctionnement où l'accouplement est établi ; il s'agit de l'opération inverse du « débrayage » pendant laquelle les arbres sont désolidarisés.

En fait « Embrayage » est une contraction de « Dispositif d'embrayage ».

Coupe d'un embrayage monodisque à ressort diaphragme.

les phases de fonctionnement d'un embrayage

On distingue trois phases de fonctionnement pour un dispositif d'embrayage.

• En position embrayée : l'embrayage transmet intégralement la puissance fournie (la voiture roule, le moteur est lié à la boîte de vitesses). C'est le plus souvent la position stable du dispositif (absence d'action de commande).
• En position débrayée : La transmission est interrompue. Roue libre, ou voiture arrêtée, le moteur peut continuer à tourner sans entraîner les roues. La situation est équivalente au point mort.
• phase transitoire de glissement : en particulier pendant l'embrayage, la transmission de puissance est progressivement rétablie. Ce moment est appelé point de patinage. Pendant cette phase, l'arbre d'entrée et de sortie ne tournent pas à la même vitesse ; il y a alors glissement entre les disques, donc dissipation d'énergie, sous forme de chaleur

classification

Les solutions technologiques retenues pour ce dispositif se distinguent suivant plusieurs critères :

• la géométrie de la surface de friction :
  • disques, le contact étant effectif suivant une couronne par face de disque ;
  • tambour (dans le cas de certains embrayages centrifuges) ;
  • conique (abandonné aujourd'hui sauf quelques applications à faible puissance). Son intérêt réside dans le fait qu'il est autobloquant : l'assemblage conique reste coincé en l'absence d'effort presseur. Il faut agir pour débrayer.

• Selon le nombre de disques (quand il s'agit de disques)
• monodisque ;
• bidisque à sec à commande unique ou à commande séparée (double) ;
• multidisque humide ou à sec.

Schéma d'un embrayage conique.

Embrayage bi-disques

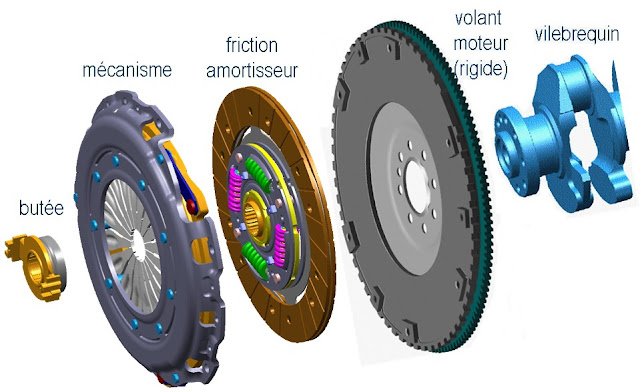

Embrayage monodisque.
