Cisaillage, poinçonnage

Le cisaillage est la séparation totale ou partielle d’un élément métallique à l’aide de deux lames dont l’une au moins est mobile. Dans le poinçonnage, un poinçon et une matrice remplacent les lames de cisailles.

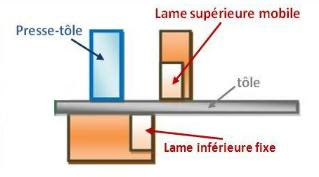

Cisaillage - Poinçonnage.

L’effort de cisaillage (ou de poinçonnage) F est égal à :

F = L1.e.Trup cis               N

Notations :

• L1 : longueur de la tôle à cisailler         mm
• e  : épaisseur de la tôle                          mm
• Trup cis  : contrainte de rupture en cisaillement      N/mm²

Remarques :

1) L’équation précédente n’est valable que pour le cisaillage à lames parallèles.

Dans le cas de lames obliques, l’effort de cisaillage F devient :

F = (e² . Trup cis) / 2tgα

avec : α

• 2 à 6 deg            pour les lames longues
• 15 à 20 deg        pour les lames courtes

2) Dans le cas du poinçonnage la longueur L1 devient le périmètre de la pièce.

3) La contrainte de rupture en cisaillement est, en principe, égal à Trupt cis = 0.58 Rm . Mais en fabrication, pour tenir compte de l’usure du tranchant des lames et des frottements, il est préférable de prendre T rupt cis  ≈ Rm
